2 工藝流程
PAC NACLO
集水池→ 源水泵 →反應池→氣浮池→中間水泵→ 砂濾器→ 清水池
浮渣自流
注：加框部分為業主原有。
3 工藝特點
3.1 由于河水水質多藻類、色度及各類膠體、部分有機物含量較高，采用傳統的混凝沉淀工藝處理效果差、占地面積大造價高。本工藝設計高效溶氣分離裝置，處理效果好，運行穩定，源水經加藥氣浮后源水濁度可降至3NTU以下。
3.2工作原理：氣浮法凈化水是在高壓情況下,使水溶入大量的氣體作為工作液體,在聚然減壓時,釋放出無數微氣泡與經過混合反應后的水中雜質粘附在一起,使其絮體的比重小于1,從而浮于液面之上,形成泡沐(即氣、水、顆粒)三相混合體,從而使污染物質得以從河水中分離出來,達到凈化效果.
加入混凝劑的溶器罐高壓輸出的溶氣水同時在氣浮池內反應凝聚,從原始膠體凝聚成絮狀體的過程是該機的工作過程,整個反應的原理為藥劑擴散,混凝水解,雜質膠體脫穩膠體聚集,微絮粒碰聚,使膠體顆粒徑從0.001微米凝聚成2毫米絮凝體迅速上浮動,浮渣經過集水槽排入污泥池.
4 工藝說明
4.1 混凝加藥反應：
將PAC加入管道中，由源水泵使之與水充分混合，將水中的細微粒膠體，凝結成大顆粒。在反應池中進行充分的反應，將水中的雜質形成礬花絮體顆粒。

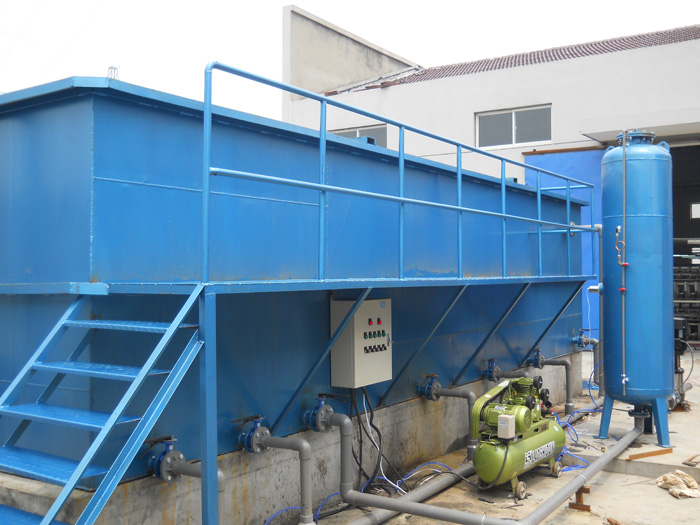

4.2 平流式氣浮池：
反應池出水進入氣浮系統的接觸室，絮凝顆粒附著于溶氣水的氣泡上，并隨氣泡上升浮于水面，從而實現了固液分離，浮渣利用水力外流。氣浮池清水則由中部的排水管排出。

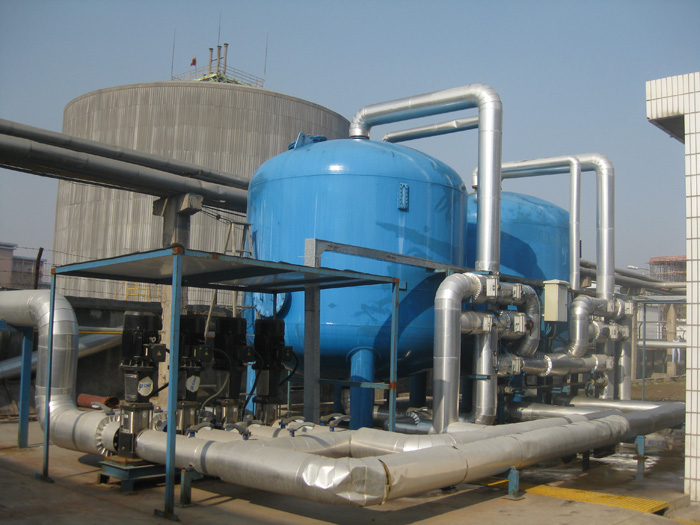

4.3 砂濾器
從氣浮池流出的清水尚有極少量的顆粒，所以必須再經砂濾池。
運行時，水從上至下流經濾層，當石英砂不斷截留懸浮雜質、阻力逐漸增大，則人工反沖洗，沖洗結束后可立即恢復產水。
