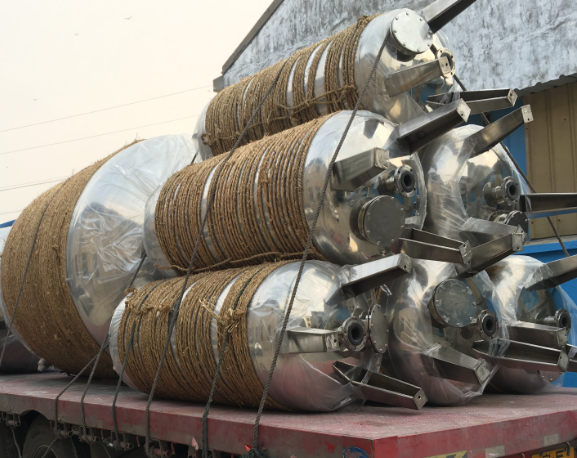

活性炭過濾器
一．產品功能
1．可有效去除色度和氣味；
2．能吸附水中的有機物、細菌、膠體微粒、微生物；
3．可吸附氧、氨、溴、碘等非金屬物質，銀、砷、鉍、鈷、六價鉻、汞、銻、錫等金屬離子。
二．適用范圍
廣泛適用于食品、醫藥、電子、化工、工業廢水等行業。
三．產品特點
1．采用水力模擬長徑設計，并采用粒徑合理，比表面積大于 1000m2/g的高效活性碳，使其既有上層特效過濾又有下層高效吸附等功能，大大提高產水凈化程度和碳的使用壽命。
2．對水體中異味、有機物、膠體、鐵及余氯等性能卓著。
四．技術參數
1．水質參數
①.進水濁度：＜10FTU，出水濁度：＜3FTU。
2．工作環境參數
①.工作溫度：5-60℃（特殊溫度可定做）；
②.工作壓力：≤0.6MPa；
③.進水水壓：≥0.04MPa；
④.反沖洗進水水壓：≥0.15 MPa；
⑤.進出口壓差：0.1-0.15MPa。
3．運行參數
①.工作方式：壓力式；
②.運行方式：水流自上而下；
③.過濾速度：15-20m/h；
④.運行周期：20-30h；
⑤.反洗方式：水洗，或氣水結合反洗；
⑥.反洗耗水：1-3%；
⑦.反洗強度：4-15L/s·m2 ；
⑧.反洗歷時：5-10min。
五．工作原理
活性炭過濾器上部設有進水裝置，下部設有排水裝置，運行時，水經上部進入，流經活性炭過濾層，從底部流出。利用活性炭的表面有大量的羥基等官能團，可以對各種性質的物質進行化學吸附，除去水體中異味、有機物、膠體、鐵及余氯等，同時降低水體的濁度、色度，使水質清澈透明，減少對后續系統（反滲透、超濾、離子交換器）的污染。
六．規格型號及外型尺寸
1．外型尺寸圖
2．規格型號一覽表
活性炭過濾器規格型號一覽表
|
型 號 |
罐體尺寸 φ×H （mm） |
處理水量 （m3/h） |
接口尺寸（mm） |
運行重量 （t） |
||
|
過濾進水 |
過濾出水 |
排氣口 |
||||
|
SD-HXT400 |
φ400×2350 |
～1 |
32 |
32 |
15 |
0.48 |
|
SD-HXT600 |
φ600×2600 |
～3 |
40 |
40 |
15 |
0.65 |
|
SD-HXT800 |
φ800×3028 |
～5 |
65 |
65 |
15 |
1.00 |
|
SD-HXT1000 |
φ1000×3840 |
～7.5 |
65 |
65 |
15 |
1.45 |
|
SD-HXT1200 |
φ1200×4250 |
～11 |
80 |
80 |
20 |
1.80 |
|
SD-HXT1500 |
φ1500×4595 |
～17 |
100 |
100 |
20 |
2.50 |
|
SD-HXT1600 |
φ1600×4590 |
～20 |
100 |
100 |
20 |
3.00 |
|
SD-HXT1800 |
φ1800×4620 |
～25 |
125 |
125 |
20 |
3.50 |
|
SD-HXT2000 |
φ2000×4655 |
～31 |
125 |
125 |
20 |
4.00 |
|
SD-HXT2200 |
φ2200×4655 |
～37 |
150 |
150 |
20 |
4.50 |
|
SD-HXT2400 |
φ2400×4700 |
～45 |
150 |
150 |
20 |
4.9 |
|
SD-HXT2500 |
φ2500×4751 |
～49 |
150 |
150 |
20 |
5.10 |
|
SD-HXT2600 |
φ2600×4850 |
～53 |
200 |
200 |
20 |
5.40 |
|
SD-HXT2800 |
φ2800×4950 |
～61 |
200 |
200 |
20 |
5.90 |
|
SD-HXT3000 |
φ3000×5110 |
～70 |
200 |
200 |
20 |
6.30 |
|
SD-HXT3200 |
φ3200×5620 |
～80 |
250 |
250 |
20 |
6.70 |
|
SD-HXT3600 |
φ3600×5880 |
～100 |
250 |
250 |
20 |
7.00 |
